Görünmez Çekiç: Kısa Devre Bir Transformatörü Nasıl Parçalamaya Çalışıyor?

Aniden şiddetli bir şekilde birbirine itilen iki mıknatısı hayal edin. Bu, kısa devre meydana geldiği anda bir transformatörün içinde kabaca meydana gelen şeydir - "mıknatısların" bobinler olması ve itmenin kısa ama son derece güçlü olması dışında. Çoğu kişi, bir arıza sırasında transformatörün aşırı ısınmasından endişe duymaktadır. Daha büyük tehlike mekaniktir: Herhangi bir sıcaklık sınırına ulaşılmadan çok önce, saniyeden çok daha kısa bir sürede sargıyı bükebilen elektromanyetik kuvvetler.

Kuvvet Prensibi ve Çeşitleri

Normalde bir transformatörün akımı yük ile sınırlıdır. İkincildeki cıvatalı kısa devre sırasında yük kaybolur ve yalnızca transformatörün kendi kaçak empedansı (%Z) kalır. Arıza akımı kabaca I_nominal × 100 / %Z'dir — yani %5,75 Z'lik bir ünite, nominal akımının yaklaşık 17 katını ve 100 MVA, %12 Z'lik bir ünite ise yaklaşık 8,3 katını geçer.

İşin püf noktası, sargılar arasındaki manyetik kuvvetin akımın karesiyle ( F ∝ I² ) ölçeklenmesidir. 17 katlık bir akım artışı, kabaca normal kuvvetin 300 katı anlamına gelir; 20× artış yaklaşık 400× anlamına gelir. Ve ilk yarım döngü en kötüsüdür: en kötü durum faz zamanlaması altında tepe noktası, sistem X/R oranına bağlı olarak simetrik RMS arıza akımının yaklaşık 2,5-2,6 katına ulaşabilir.

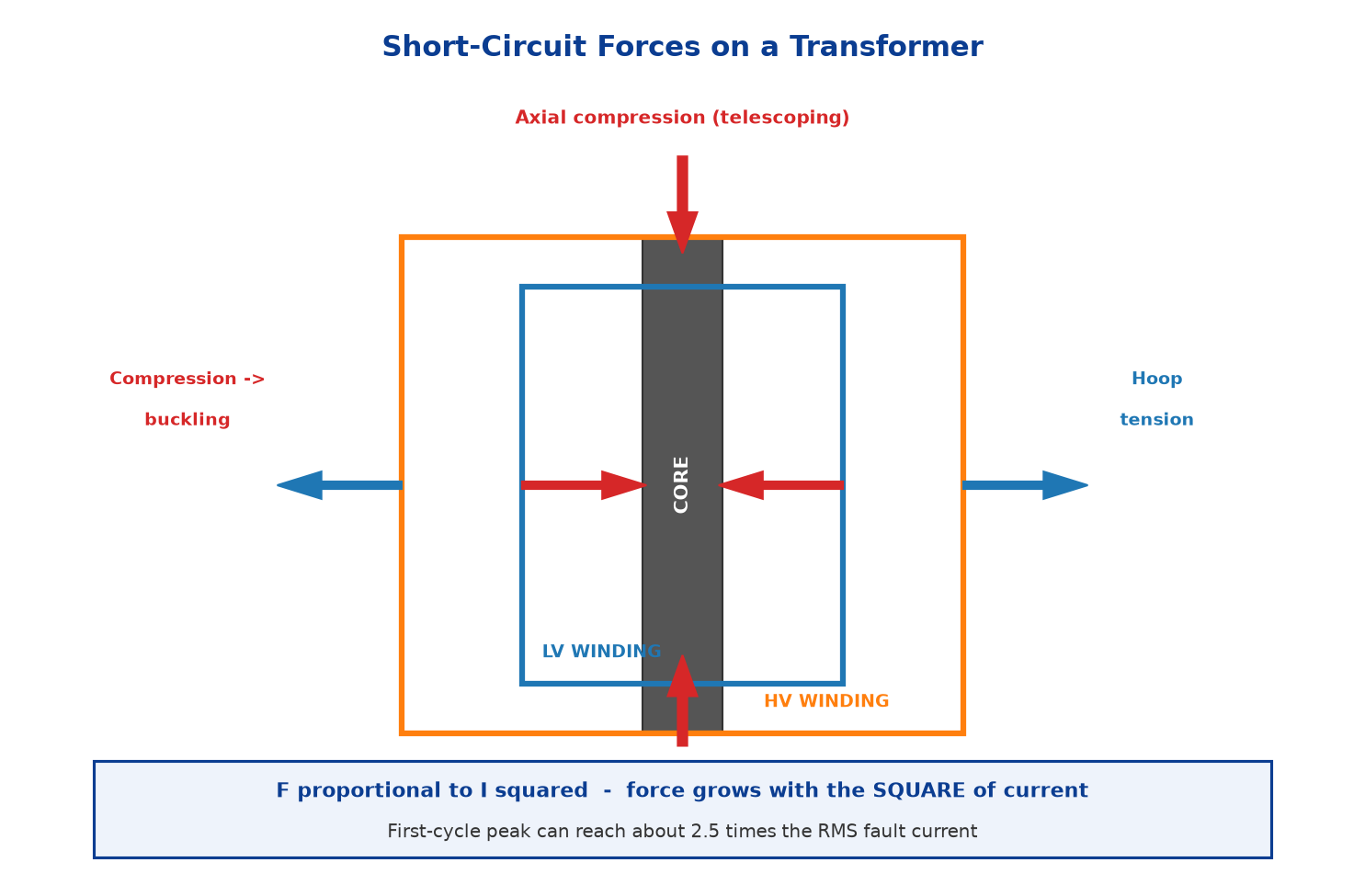

Bu kuvvetler iki yönde etki eder (IEC 60076-5 / IEEE C57.12.00 uyarınca):

Radyal: iç (düşük gerilim) sargı çekirdeğe doğru içe doğru ezilir (burkulma riski), dış (yüksek gerilim) sargı ise bir varil bantları gibi çember gerilimiyle gerilir.

Eksenel: sargı uçlarında radyal olarak dönen kaçak akı, sargıları bir arada tutmaya çalışan sıkıştırma kuvvetleri üretir; kenetleme ve uç halkaların bunu absorbe etmesi gerekir.

Uygulama Örneği

Gerçek durum, besleyici flashoverını çalıştıran bir dağıtım transformatörüdür. İyi belgelenmiş bir çift 2.000 kVA, %5,75 Z ped montajlı ünite aynı hatayı aldı: biri hizmete geri döndü, diğeri daha sonra AG sargısı "ezilmiş bir kutu gibi" içe doğru bükülmüş halde bulundu. Kağıt üzerinde aynı derecelendirme, aynı sayılar; tamamen farklı mekanik davranış. Standartlar bunu kısa devre dayanım testiyle ele alır: IEEE C57.12.00, hesaplanan arıza akımında 2 saniyelik bir dayanım gerektirirken, IEC 60076-5 bir tip testine (frekans tepkisi analiziyle doğrulanan üç uygulamalı arıza) veya ayrıntılı bir mekanik tasarım gösterimine izin verir. Özellikle, yüksek güçlü laboratuvar testi, arızayı yalnızca yaklaşık 0,25 saniye boyunca uygular; çünkü yıkıcı tepe noktası, ilk bir veya iki döngüdedir; Bunu, aşırı akımın o saniyelerinde hayatta kalmak takip ediyor.

Yaygın Yanlış Kanı / Eğlenceli Gerçek

Yanlış kanı: "Eğer kesici hızlı devreye giriyorsa ve aşırı ısınmıyorsa, transformatörde sorun yok." Gerçekte hasar, herhangi bir termal sınıra ulaşılmadan önce, ilk 1-2 döngüde (<0,05 s) anlıktır ve gizli olabilir: hafifçe gevşetilmiş bir sargı, haftalar sonra bir dönüşten dönüşe arıza olarak başarısız olabilir. Daha da kötüsü, "daha yüksek empedans her zaman daha güvenlidir" ifadesi yanlıştır: %Z'nin yükseltilmesi arıza akımını sınırlar ancak voltaj regülasyonunu kötüleştirir.

Eğlenceli gerçek: Elektromanyetik kuvvetler akımın karesiyle orantılıdır, dolayısıyla tam yükte hafif bir esinti hisseden aynı transformatör, bir arıza sırasında bir kasırgaya çarpar - ve 30 ila 60 yıllık bir yaşam boyunca bu kasırgadan belki de defalarca hayatta kalması gerekir.
