Bir Transformatör Neden Aniden Büyük Bir Akım Çekebilir: Çekirdek Doygunluğunu Anlamak

Transformatör genellikle demir (veya ferrit) çekirdeği paylaşan iki bobin kullanarak voltajı yükselten veya azaltan basit bir cihaz olarak tanımlanır. Ancak her transformatörün uyması gereken görünmez bir sınır vardır: çekirdeği ancak belirli bir miktarda manyetik alan tutabilir . Bu sınırı aştığınızda cihaz bir transformatör gibi davranmayı bırakır; akım yükselir ve sargı aşırı ısınabilir veya yanabilir. Bu olguya çekirdek doygunluğu denir ve bunu anlamak, güvenilir bir güç kaynağı ile kızarmış anahtarlama transistörü arasındaki farktır.

Çekirdeği manyetik alan süngeri gibi düşünün. İlk başta, daha fazla "manyetik itme" (voltaj) eklemek, daha fazla alanı sorunsuz bir şekilde emer. Ancak sünger dolduğunda artık daha fazlasını ememez; alanın yükselmesi durur ve uygulanan gerilime karşı koyacak hiçbir şey kalmadığından akım neredeyse kontrolsüz bir şekilde akar.

Prensip

Gerilim ve manyetik alan arasındaki bağlantı doğrudan Faraday yasasından gelir. Sinüs dalgası girişi için tepe akı yoğunluğu:

B_maks = V_rms / (4,44 · f · N · A_e)

burada f frekanstır, N birincil dönüşlerdir ve A_e çekirdeğin etkin kesitidir. Yeniden düzenlendiğinde, izin verilen volt-saniye çarpımı V·t çekirdek tarafından sabitlenir ve döner: belirli bir transformatör, her yarım döngüde gerilim dalga biçimi altında yalnızca sınırlı bir alanı destekleyebilir.

Her çekirdek malzemenin bir doyma akı yoğunluğu B_sat vardır. Tipik manyetik verilere göre:

• MnZn ferrit (SMPS): ~0,30–0,40 T (100 °C'de ~0,39 T'ye düşer)

• Silikon çelik laminasyonlar (50/60 Hz): ~1,5 T

• Amorf / nanokristal: ~1,2–1,6 T

• Toz demir: ~0,8–1,4 T

İyi tasarım, B'yi kabaca 0,7 × B_sat'ta ve ferrit SMPS için, geçici olaylara marj bırakmak amacıyla genellikle ≤ 0,25–0,30 T'de tutar.

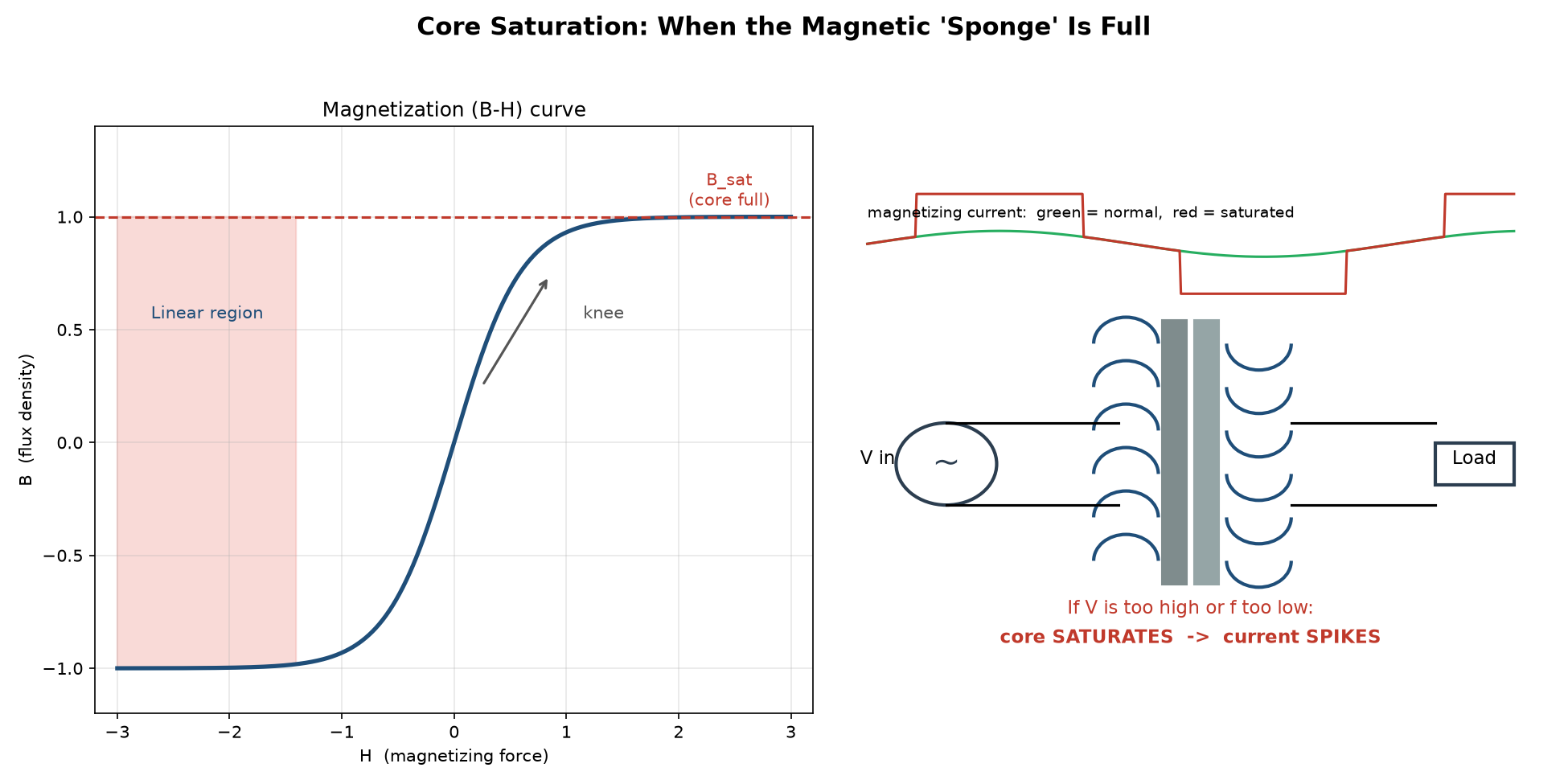

B, B_sat'a ulaştığında geçirgenlik çöker, mıknatıslama endüktansı sıfıra doğru düşer ve mıknatıslama akımı önemli ölçüde yükselir. Bir güç elektroniği tasarım kılavuzunun belirttiği gibi, doygunluk, manyetiklerin "sessiz katilidir": aşırı akım koruması tepki vermeden önce anahtarlama transistörünü tahrip edebilir.

Uygulama örneği

Klasik bir saha arızası: 60 Hz'lik bir transformatör 50 Hz'lik bir kaynağa bağlanır. N ve A_e sabit olduğundan akı V/f ile orantılıdır — frekansın %17 oranında düşürülmesi akıyı aynı miktarda yükselterek çekirdeği doygunluğa iter. Giriş voltajı çok yüksekse veya AC sargısına bir DC öngerilim eklenirse aynı durum gerçekleşir.

Yaygın yanlış kanı/eğlenceli gerçek

Yeni başlayanların çoğu, bir transformatörün VA (volt-amper) değerinin tek başına çektiği akımı sınırladığına inanır. Gerçekte, yük tarafından değil çekirdek tarafından belirlenen mıknatıslanma akımı, çekirdek doyuma ulaştığı anda çok büyük hale gelebilir. Bir transformatörün, çalıştırıldığı anda çalışma değerinin birçok katı kadar kısa bir ani akım çekmesinin nedeni de budur. Yani güvenli soru asla "kaç amper?" değildir. ama "çekirdek volt saniyelik bütçesinin içinde mi kalıyor?"

Standartlar

Doygunluk, akımın sargıyı ani bir şekilde yükselmesine ve ısıtmasına neden olduğundan, güvenlik standartları, transformatörlerin aşırı ısınmadan veya alev almadan normal ve anormal koşullarda hayatta kalmasını gerektirir. IEC 61558-1:2017 (Transformatörlerin, reaktörlerin, güç kaynağı ünitelerinin güvenliği - Genel gereksinimler ve testler), Madde 14-15'teki ısıtma ve kısa devre/aşırı yük testleriyle genel çerçeveyi belirler; özellikle anahtarlamalı güç kaynağı transformatörleri için IEC 61558-2-16 geçerlidir. Kullanım amacı sırasında doyuma ulaşan bir tasarım bu testleri geçemez.
