Sizi Güvende Tutan Görünmez Boşluk: Güvenlik Transformatörlerinde Kaçak ve Açıklık

giriiş

230 V şebekeyi taşıyan iki çıplak kablonun yalnızca birkaç milimetre aralıklarla oturduğunu hayal edin. Hiçbir şey "dokunmaz", ancak elektrik yine de bir kıvılcım olarak havada sıçrayabilir veya plastik bobinin kirli yüzeyi boyunca sürünen bir karbon izi olarak gizlice atlayabilir. Bir güvenlik transformatörünün görevi, bu görünmez boşluğu, ikincil taraftaki şebekeyi asla hissetmeyeceğiniz kadar geniş tutmaktır. Bu işi iki sayı yapar: sızma ve temizleme .

Nedirler (ve üçüncüsü)

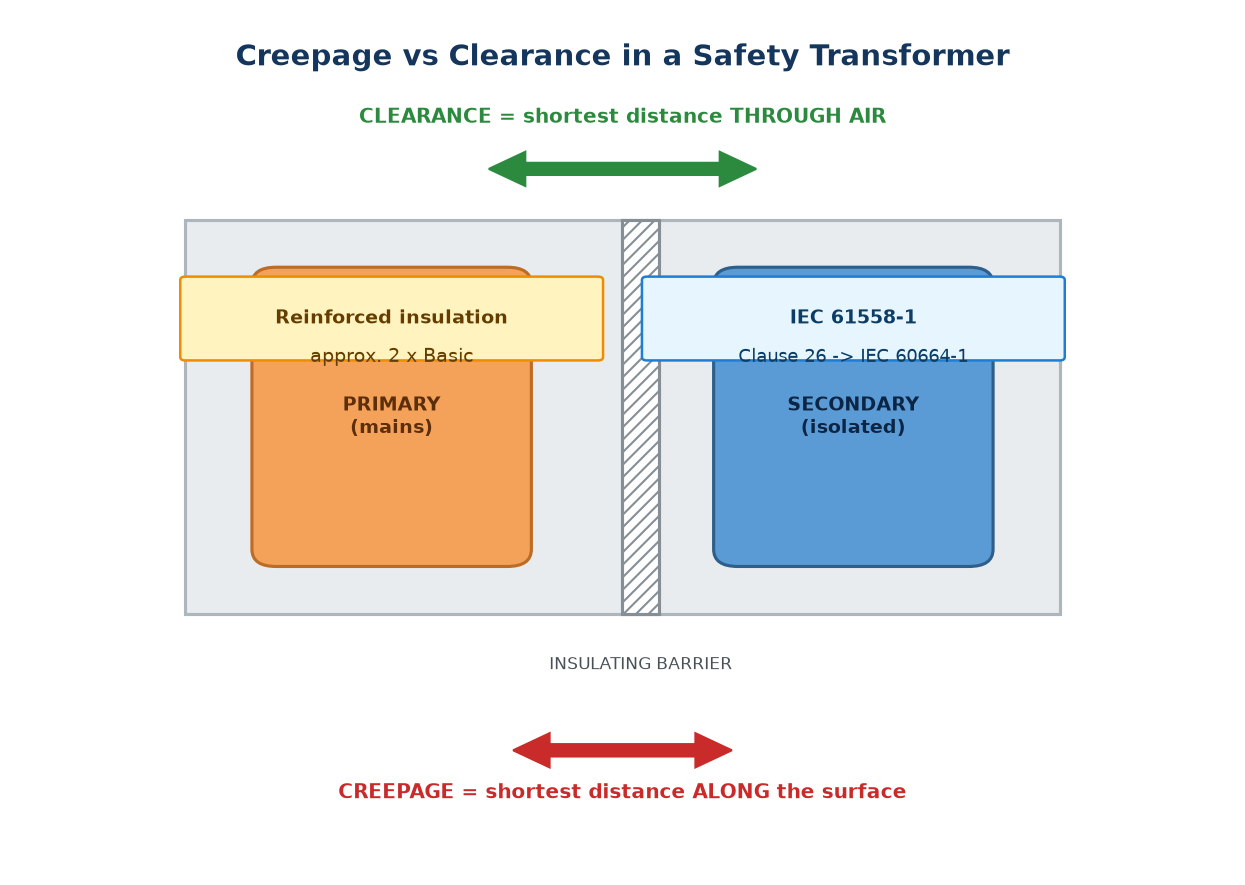

• Açıklık, iki canlı parça arasındaki havadaki en kısa düz çizgi mesafesidir. Elektrik alanı çok güçlü hale geldiğinde hava bozulur, böylece boşluk ani ark oluşumuna karşı koruma sağlar.
• Sızıntı, yalıtım malzemesinin yüzeyi boyunca bu parçalar arasındaki en kısa mesafedir. Toz, nem ve kirlilik, yüzeyin yavaş hareket etmesine neden olarak kömürleşebilecek ve kısalabilecek bir "izleme" yolu bırakır; böylece sızıntı, yavaş yüzey sızıntısına karşı koruma sağlar.
• Yalıtımdan geçen mesafe (IEC 61558-1 Madde 26'da adı geçen üçüncü boşluk), hava veya yüzey boşluğu yerine kullanılan katı yalıtımın kendisinin (masura duvarı veya üçlü yalıtımlı tel) kalınlığıdır.

Yeni başlayanların temel kuralı: açıklık "boşluğun karşı tarafındadır", kayma ise "yüzeyin etrafındadır."

Sayıları ne belirler (mühendisler için)

IEC 61558-1:2017, Madde 26 ( IEC 60664-1'i benimser) uyarınca, gerekli mesafeler dört girişli ölçeklenir:

• Çalışma voltajı – daha yüksek volt, daha büyük boşluk.
• Aşırı gerilim kategorisi (I / II / III / IV) — ortamın parçaya ne kadar büyük geçici bir dalgalanma verebileceği.
• Kirlilik derecesi (1-4) — temiz bir laboratuvardan (1) iletken toza veya dış mekan maruziyetine (4) kadar.
• Karşılaştırmalı İzleme İndeksine (CTI) göre malzeme grubu (I / II / IIIa / IIIb) — daha yüksek CTI değerine sahip bir plastik, daha kısa bir sızıntıyı tolere eder.

Güçlendirilmiş yalıtım, temel yalıtım mesafesinin kabaca iki katı gerektirir.

Uygulama örneği

250 V AC güvenlik izolasyonlu bir transformatör alın (kirlilik derecesi 2, malzeme grubu IIIa/b, aşırı gerilim kategorisi II). IEC 61558-1 tarafından referans verilen IEC 60664-1 tablolarından alınan tipik minimumlar şunlardır:

• Sızıntı: yaklaşık 2,5 mm temel, yaklaşık 5,0 mm güçlendirilmiş.
• Açıklık: yaklaşık 1,5 mm temel, yaklaşık 3,0 mm güçlendirilmiş.

Tasarımcılar, bunları yüksek CTI'lı bir bobin, uyumlu bir kaplama (daha düşük bir kirlilik derecesine göre tasarlamanıza olanak tanıyan) kullanarak veya hava boşluğu yerine üçlü yalıtımlı telden "yalıtım yoluyla mesafeye" güvenerek bunları küçük bir anahtarlamalı transformatöre yerleştirir.

Yaygın yanılgı

"Plastik sağlam görünüyorsa aralığın önemi yoktur." Bu iki bakımdan yanlıştır. Birincisi, sızıntı ve açıklık farklı mekanizmalar nedeniyle başarısız olur; geniş bir hava boşluğu kirli bir yüzey için hiçbir şey yapmaz ve uzun bir yüzey yolu yıldırım benzeri bir dalgalanma için hiçbir şey yapmaz. İkincisi, malzeme önemlidir: Bir bobini standart FR-4'ten (CTI ~175–249, grup IIIb) yüksek CTI sınıfına (grup IIIa) değiştirmek, gerekli sızıntıyı yaklaşık %25–40 oranında azaltabilir.

Eğlenceli gerçek

2.000 m'nin üzerinde yüksekliğin üzerinde açıklığı artırmalısınız (ince hava daha kolay parçalanır) - ancak yüzey takibi hava basıncını umursamadığından yüzeyden sızma aynı kalır . Ve unutmayın: güçlendirilmiş yalıtım temelin yaklaşık 2 katı kadardır, bu nedenle güvenlik izolasyonlu bir transformatörün her zaman sıradan bir transformatörün kabaca iki katı boşluğa ihtiyacı vardır.
