Altmış Saniyede Üç Bin Volt: Transformatör Hi-Pot Testi Gerçekten Neyi Kanıtlıyor?

Bir transformatörün en önemli işi voltajı değiştirmemektir. Şebekeyi parmaklarınızdan uzak tutuyor. Bunu yapabileceğini kanıtlayan test hi-pot veya dielektrik dayanım testidir ve bunu anlamanın en iyi yolu da tesisatçının basınç testidir. Yeni bir su borusu gömülmeden önce çalışma basıncının birkaç katına kadar pompalanır. Kimse borunun hizmet sırasında bu baskıyı görmesini beklemiyor; Önemli olan zayıf eklemi daha sonra duvarda değil, şimdi bankta bulmaktır.

Bir cümlenin içine gizlenmiş dört test

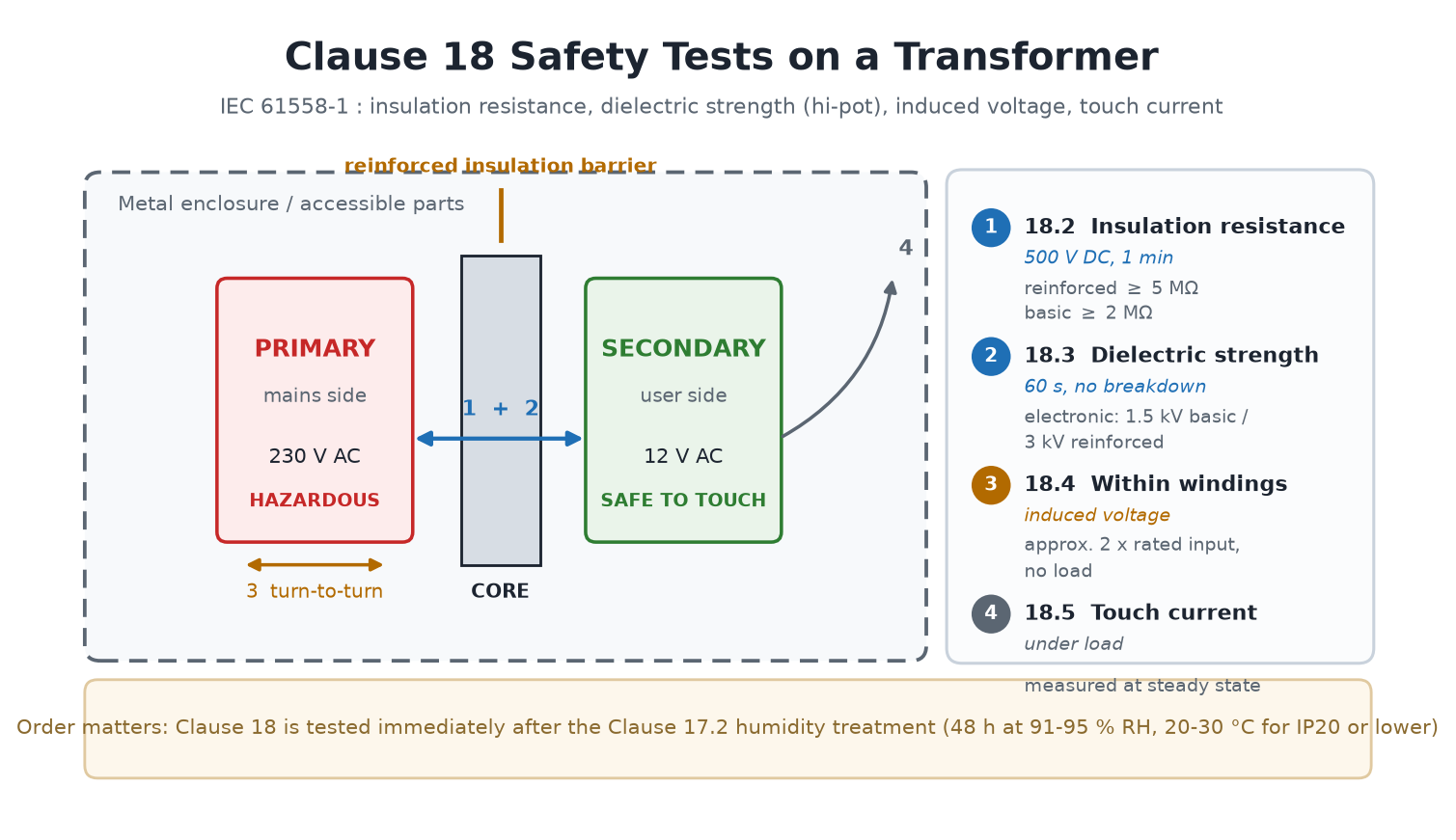

IEC 61558-1:2017 , Madde 18 — "Yalıtım direnci, dielektrik dayanımı ve kaçak akım" uyarınca bir güvenlik transformatörünün dört ayrı kontrolden geçmesi gerekir ve mühendisler bunları rutin olarak karıştırır:

• 18.2 Yalıtım direnci. Bir dakika süreyle 500 V DC uygulandı. CB test uygulamasında belirtilen tipik minimum değerler, güçlendirilmiş yalıtım boyunca (birincilden ikincil yalıtıma) ≥ 5 MΩ , temel veya tamamlayıcı yalıtım boyunca (birincilden çekirdeğe, ikincilden çekirdeğe) ≥ 2 MΩ ve birincilden erişilebilir yüzeylere kadar ≥ 7 MΩ'dur .
• 18.3 Dielektrik dayanım — hi-pot'un kendisi. Tablo 8'deki AC gerilimi herhangi bir parlama veya bozulma olmaksızın 60 saniye boyunca tutuldu. Giriş ve çıkış sargıları arasında temel için kabaca 1 500 V ve güçlendirilmiş yalıtım için 3 000 V olan bir elektronik (anahtarlamalı) transformatör için; geleneksel bir 50/60 Hz şebeke transformatörü için kabaca 2 100 V temel ve 4 200 V güçlendirilmiş .
• 18.4 Sargılar arasında ve içinde yalıtım. İndüklenen voltaj testi: yüksüz olarak uygulanan nominal giriş voltajının yaklaşık iki katı ; bu, birincil-ikincil hi-pot'un asla dokunmadığı dönüşten dönüşe ve katmandan katmana yalıtımı vurgular.
• 18.5 Yük altında kararlı durumda ölçülen dokunma akımı ve koruyucu topraklama iletkeni akımı .

Üretim hattında

Transformatörü 65 W USB-C şarj cihazının içine alın. Tip testi numunesi, güçlendirilmiş bariyer boyunca 60 saniye boyunca 3 000 V AC'ye dayanmalıdır. Ancak her uygulama yalıtımı eskittiği için her üniteye tam voltaj uygulanamaz. Bu nedenle 2017 baskısı, rutin üretim testleri için tablo değerinin %80'inde (3000 V yerine yaklaşık 2400 V) tekrar test hükmü getirmiştir. İlgili eklemeler arasında yaklaşık 750 V çalışma voltajının üzerindeki tam yalıtımlı sargı telli (FIW) yapılar için kısmi deşarj testi yer almaktadır.

Öldürmeye değer yanılgı

"İzolasyon direnci ve hi-pot size aynı şeyi söylüyor." Yapmazlar. 500 V DC megohm okuması bariyerin ne kadar temiz ve kuru olduğunu ölçer (nem, akı kalıntısı, iletken toz). Hi-pot, bariyerin aşırı gerilime dayanıp dayanamayacağını ölçer. Bir sargı 100 MΩ'un çok üzerinde bir değer okuyabilir ve bir iğne deliği veya eksik kenar bandı nedeniyle 3 kV'ta hala bozulabilir. Ve hiçbir test Madde 26'daki kaçak mesafeleri, açıklıklar ve izolasyondan geçen mesafenin yerine geçmez: bunlar boyutsal gereksinimlerdir ve hiçbir test voltajı kötü geometriyi kurtaramaz.

Eğlenceli gerçek

Madde 18 rahat, kuru bir numune üzerinde çalıştırılmaz. IP20 veya daha düşük dereceli transformatörler için %91–95 bağıl nemde, 20–30 °C'de Madde 17.2 — 48 saat ve daha yüksek IP dereceleri için daha uzun süreli nem işlemini takip eder. Transformatör 3 000 V değerini bilerek nemliyken karşılar. Nemli bir depo anormal bir durum değildir; Salı günü.
