Metal Kimlik Kartı: Transformatör İsim Plakası Nasıl Okunur (ve Güvenliği Yalıtan Bir Plaka Nasıl Bulunur)

giriiş

Her transformatörün üzerinde küçük bir metal veya baskılı plaka ( isim plakası) bulunur. Bunu ünitenin kimlik kartı veya bir gıda paketinin üzerindeki beslenme etiketi olarak düşünün: Bir bakışta size cihazın ne olduğunu ve onu kullanmanın güvenli olduğu sınırları anlatır. Plakanın yanlış okunması, yanlış bağlantı, sessiz aşırı yüklenme veya beklemediğiniz bir şok anlamına gelebilir.

Plakanın söylemesi gerekenler

Şebekeye bağlı küçük transformatörler için minimum işaretler IEC 61558-1:2017, Madde 8 (İşaretleme ve diğer bilgiler) ile sabitlenmiştir. Uyumlu bir plaka şunları taşır: nominal besleme voltajı/gerilimleri ve frekansı, nominal çıkış voltajı ve akımı, volt-amper (VA) cinsinden nominal çıkış, üreticinin adı veya ticari markası, model/tip referansı, transformatör türünü belirten sembol ve - güvenlik fonksiyonuna sahip üniteler için - kısa devreye dayanıklı / arıza korumalı sembol ve koruyucu sigorta değeri. Üç fazlı birimler vektör grubunu ekler; Yalnızca iç mekan üniteleri "Yalnızca iç mekanda kullanım" işareti taşır.

Daha büyük güç ve dağıtım transformatörleri IEC 60076-1'i takip eder ve mühendislerin ilk önce kontrol ettiği altı alan ekler: kVA / MVA cinsinden nominal güç, yüksek ve düşük voltaj seviyeleri, vektör grubu (örneğin Dyn11), empedans yüzdesi ( %Z ), soğutma sınıfı (örneğin ONAN) ve yüksüz / yük kayıpları.

Gerçek bir plakanın okunması (uygulama örneği)

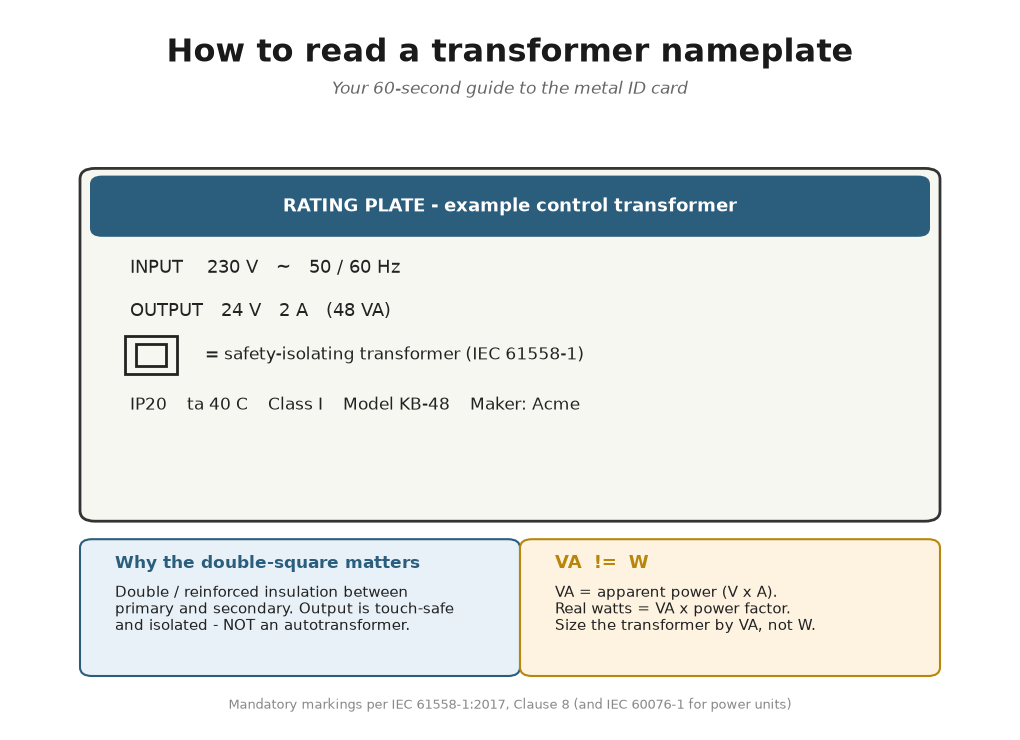

Bir kontrol transformatörü plakası okumasını düşünün:

INPUT 230 V ~ 50/60 Hz
OUTPUT 24 V ⎓ 2 A (48 VA)
□ (double-square symbol) · IP20 · ta 40 °C · Cl. I
Model KB-48 · Maker: Acme

Yeni başlayan biri şunu okur: "230 V şebeke alır, 24 V verir ve ikincil kısmı yaklaşık 2 A sağlayabilir." Bunun yerine bir mühendis, IEC 61558-1 uyarınca güvenlik izolasyonlu transformatörü (birincil ve ikincil arasında çift/güçlendirilmiş yalıtım) işaret eden □ çift kare sembolünü kontrol eder; bu, 24 V tarafının dokunmaya karşı korumalı olduğunun görsel işaretidir. ta 40 °C nominal 48 VA'nın yalnızca 40 °C'ye kadar ortam sıcaklığına dayandığı anlamına gelir; sıcak bir kabinde güvenli güç daha düşüktür. IP20 parmak korumalı olduğunu ancak neme dayanıklı olmadığını söylüyor.

Yaygın yanlış kanı ve eğlenceli gerçek

Yanlış kanı: "VA ve W aynıdır, dolayısıyla 48 VA'lık bir transformatör 48 W'luk bir yüke güç verir." Tam olarak değil — VA görünür güçtür (V × A); Watt cinsinden gerçek güç VA × güç faktörüdür. 24 V'luk bir bobini pf ≈ 0,5'te besleyen 48 VA'lık bir kontrol transformatörü, akım sınırına ulaşılmadan önce yalnızca ~24 W sağlayabilir. Her zaman W'ye göre değil, VA'ya göre boyutlandırın.

Eğlenceli gerçek: Mütevazı çift kare sembolü (□), plaka üzerindeki en kullanışlı işaretlerden biridir. Tek bir bakışta ünitenin bir ototransformatör olmadığını ve çıkışının izole edilmesinin amaçlandığını anlayabilirsiniz; temel şok korumasını doğrulamak için veri sayfasını incelemenize gerek yoktur.

Referans verilen standartlar: IEC 61558-1:2017 (Madde 8 işareti; güvenlik izolasyon sembolü); IEC 60076-1 (güç transformatörü isim plakası verileri).
