Delta mı yoksa Wye mı? Üç Fazlı Bir Transformatörün Sargı Bağlantısı Tüm Sisteminizin Kurallarını Nasıl Belirler?

Prensip ve türleri

Üç fazlı sargıları üç ayrı bobin olarak düşünün. Delta (D) bağlantısında, köşeleri üç çizgiye bağlanan, uçtan uca kapalı bir üçgen oluştururlar; tıpkı bir daire içinde el ele tutuşan üç kişi gibi. Bir wye / yıldız (Y) bağlantısında, her bobinin bir ucu ortak bir merkez noktada (nötr) buluşur ve diğer uçları, göbekte buluşan bir tekerleğin jant telleri gibi, çizgilere gider. Hangi şekli seçeceğiniz üç şeyi değiştirir:

• Faz başına gerilim oranı. wye'de hat voltajı √3 × faz (bobin) voltajıdır, dolayısıyla wye-wye ünitesinin hat oranı dönüş oranının √3 katıdır; deltada hat ve faz gerilimleri eşittir.
• Doğal. Tek fazlı 230 V yükler için yalnızca bir yıldız sargısı size erişilebilir bir nötr ( N işaretli) sağlayabilir.

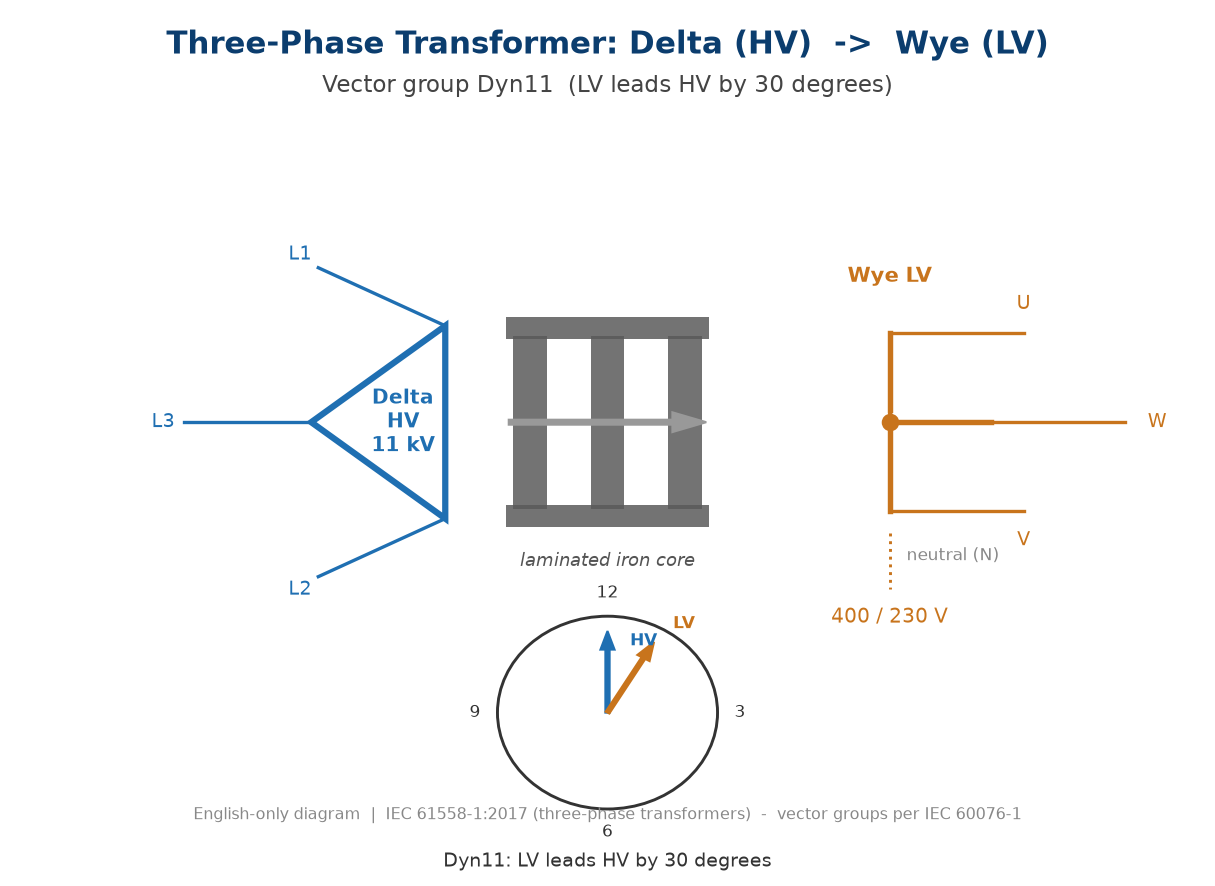

• Faz kayması. Bir tarafta deltanın diğer tarafta wye ile eşleştirilmesi, çıkışı sabit bir 30° döndürür. Bu, Dyn11 : D = delta HV, y = wye LV ve nötr ( n ) gibi bir vektör grubu olarak yazılır ve 11 = LV fazörleri "saat 11"de, yani HV referansının 30° ilerisinde bulunur.

IEC 61558-1:2017, kapsamı dahilindeki üç fazlı (çok fazlı) transformatörleri kapsar (besleme ≤1000 V ac, üç fazlı derecelendirme 40 kVA'ya kadar) ve bağlantı / vektör grubu sembolünün işaretlenmesini gerektirir (Madde 8, işaretleme tablosu; Madde 24'teki koruyucu topraklama hükümleri). Güç dağıtım birimleri için vektör grubu tanımlamaları IEC 60076-1'e uygundur.

Uygulama örneği

Hemen hemen her mahalledeki trafo merkezinin önünden geçtiğinizde, yastığa veya direğe monteli transformatörün neredeyse kesinlikle Dyn11 olduğu ortaya çıkar: 400/230 V wye sekonderine inen 11 kV delta birincil. Wye, evinizin ihtiyaç duyduğu nötr değeri verir; delta birincil, üçüncü harmonik (üçlü) akımları şebekeye itmek yerine kendi döngüsü içinde sessizce dolaştırır ve bir faz ağır yüklendiğinde nötrü sabit tutar. İkinci bir transformatör eklerseniz aynı Dyn11 etiketini taşımalıdır (aynı vektör grubu, aynı oran, ~%10 dahilindeki empedanslar, aynı faz sırası) veya ikisi paralel olamaz.

Yaygın yanılgı ve eğlenceli gerçek

Yanlış kanı: "Transformatör bir transformatördür; herhangi bir üç fazlı ünite paralel olarak bağlanabilir." Yanlış. Vektör grubu uyumsuzluğu (Dyn5'in yanında Dyn11 diyelim) ve iki ikincil arasında , onu sınırlamak için sargıların empedansından başka hiçbir şey olmayan bir voltaj belirir. Sonuç, her iki üniteyi de aşırı ısıtan ve korumayı tetikleyebilen büyük bir dolaşım akımıdır. İsim plakası kodu dekorasyon değildir.

Eğlenceli gerçek: Mütevazı delta sargısı yerleşik bir harmonik filtredir. Üçlü harmonikler (3'üncü, 9'uncu, 15'inci…) döngü etrafında faz eklediğinden, delta onlara dahili olarak iptal etme yolu sağlar - bu da tam olarak delta-wye'nin (Dyn11) kimsenin güç kalitesi konusunda endişelenmeden çok önce dağıtım için küresel varsayılan haline gelmesinin nedenidir.
