Gerilimi Değiştirmeyen 1:1 Transformatör: Gate-Drive Transformers

giriiş

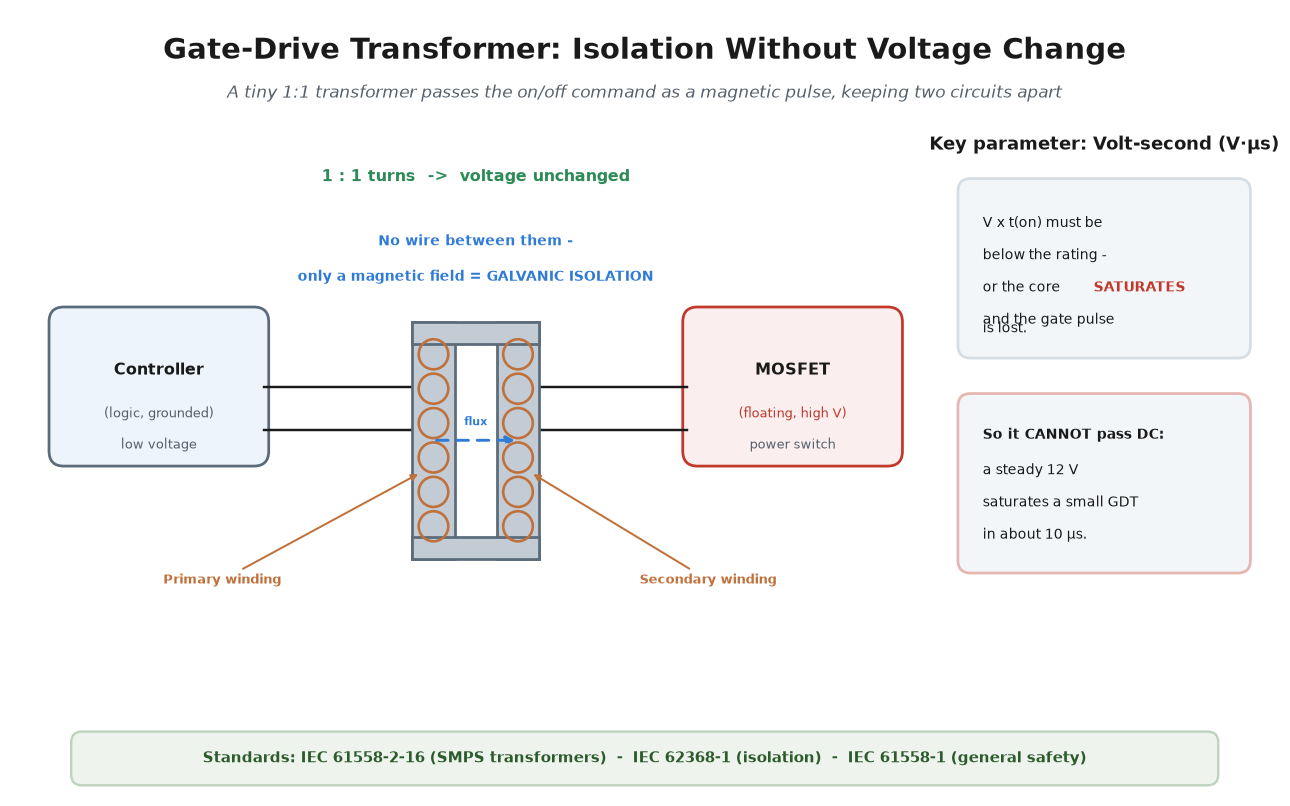

Bir güç kaynağındaki denetleyici çipini zemin katta sessiz bir kütüphaneci olarak ve güç MOSFET'ini üst katta yalnızca ince bir asansör boşluğuyla bağlanan ağır bir kasa olarak hayal edin. "Konuşmaları" gerekir - çipin anahtara tam olarak ne zaman açılıp kapanacağını söylemesi gerekir - ancak tek bir kabloyu paylaşamazlar çünkü anahtarın terminali yerden yüzlerce volt yükseklikte salınım yapabilir. Kapı tahrikli transformatör (GDT) yalıtımlı asansördür: iki tarafı elektriksel olarak ayrı tutarken açma/kapama komutunu manyetik bir darbe olarak taşıyan küçük bir transformatör.

Nasıl Çalışır ve Oran Neden Çoğunlukla 1:1'dir?

Özünde GDT, yüksek geçirgenliğe sahip bir ferrit çekirdek üzerine inşa edilmiş sıradan iki sargılı bir transformatördür. Coilcraft'ın tasarım kılavuzu, bu çekirdeklerin mıknatıslama endüktansını maksimuma çıkarmak ve mıknatıslama akımını en aza indirmek için seçildiğini belirtiyor. Genel görevi voltajı değiştirmek değil (birçok GDT tam olarak 1:1'dir) ancak anahtar düğümünde yüksek ortak mod voltajını bloke ederken bir MOSFET, IGBT veya geniş bant aralıklı SiC/GaN cihazına izole edilmiş, hızlı bir geçit darbesi iletmektir.

En önemli parametre volt-saniye çarpımıdır (V·μs, bazen ET olarak yazılır). Coilcraft'ın kapı tahrik kılavuzuna ve ICE Components'ın temellerine göre, bu ilk seçim kriteridir: transformatörün V·μs derecesi ≥ uygulanan V × t(açık) olmalıdır, aksi takdirde çekirdek doyurulur. Fizik, Faraday yasasıdır; manyetik bir çekirdek, doyuma ulaşmadan ve sargı kısa süreliğine neredeyse kısa devre haline gelmeden önce ancak belirli bir miktarda akı tutabilir. Bu aynı zamanda bir GDT'nin DC'yi geçememesinin nedenidir: herhangi bir tam anahtarlama döngüsü boyunca sargı voltajının integrali sıfır olmalıdır (volt-saniye dengesi); aksi takdirde akı yukarı doğru "yürür" ve Bohrium/Feynman güç elektroniği notlarının açıkladığı gibi birkaç döngüden sonra doyuma ulaşır.

Mühendis İçin: Parametreler ve Uyarılar

Volt-saniye değeri: V·μs ≥ V_drive × t_on'u seçin (tekrarlayan sinyaller için eşdeğer olarak ≥ E_primary / 2f). Hem ICE hem de Coilcraft bunu birinci adım olarak vurguluyor.

Kaçak endüktans: düşük tutun. Yüksek sızıntı geçit kenarını yavaşlatır ve çınlama ve EMI ekler; birinci sınıf parçaların özellikleri yaklaşık 0,3–1,5 µH'dir.

Dönüş oranı: Saf izolasyon için 1:1; diğer oranlar (örn. 1:2, 2:1) kapı voltajını düşük mantık kaynağından yukarı doğru ölçeklendirir.

İzolasyon: en kötü durumu seçin — kullanıma hazır parçalar 1500–3750 Vdc ile çalışır. Güçlendirilmiş sızıntı/açıklık sınırları, IEC 62368-1 (AV/IT ekipmanı) gibi ürün güvenliği standartlarına ve IEC 61558-1'in izolasyon transformatörü gerekliliklerine dayanmaktadır; SMPS transformatörünün kendisi IEC 61558-2-16 kapsamındadır.

Görev döngüsü: %50'nin üzerindeki tek kutuplu sürücüler bir sıfırlama sargısına veya aktif sıfırlamaya ihtiyaç duyar, aksi takdirde akı doyuma ulaşır.

Uygulama Örneği

Yarım köprülü bir DC-DC dönüştürücüde, bir GDT hem yüksek hem de düşük taraf MOSFET'lerini tamamlayıcı, izole darbelerle çalıştırabilir - yüksek ortak mod geçici bağışıklık, optokuplör gecikmesi yok, kompakt düzen. Yenilenebilir invertörler, EV yerleşik şarj cihazları ve GaN hızlı şarj cihazlarının tümü buna güveniyor.

Yanlış Kanı ve Eğlenceli Gerçek

Yanlış kanı: "Bir transformatörün voltajı artırması veya azaltması gerekir." Bir kapı tahrikli transformatör genellikle tam olarak 1:1'dir; değeri oran değil izolasyondur .

Eğlenceli gerçek: Sınırlayıcı, dönüş oranı değil, volt-saniye integrali olduğundan, küçük bir GDT'nin birincilindeki sabit 12 V, onu kabaca 10 µs'de doyurur - bu da tam olarak bu nedenle asla DC taşıyamaz.
