Sessiz Donut: Toroidal Transformatörler Daha Az Alana Daha Fazla Gücü Nasıl Paketliyor?

giriiş

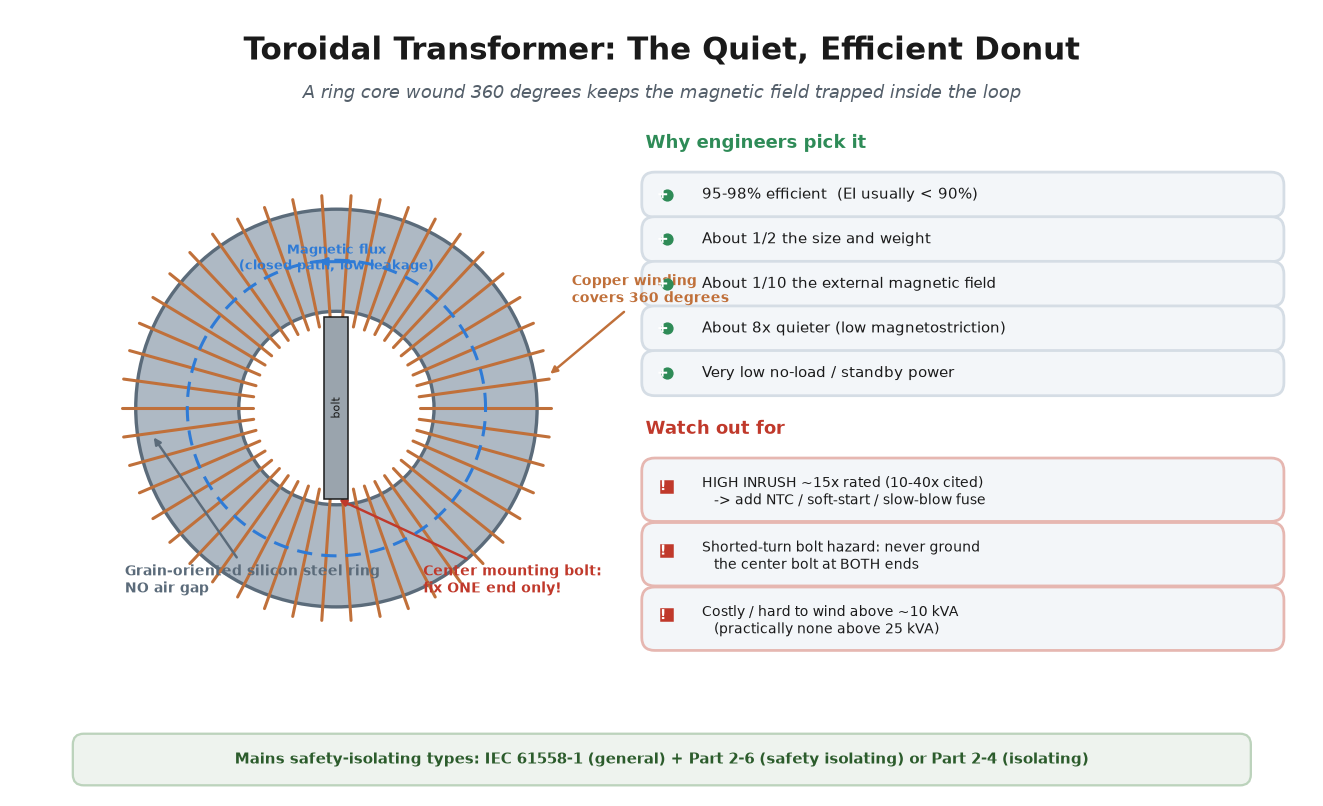

Demirden yapılmış, halkanın her yerine eşit şekilde bakır tel sarılmış bir çörek hayal edin. Bu toroidal bir transformatördür . Bunu, bobinleri E ve I şeklindeki çelik plakalardan oluşan bir yığının yalnızca orta ayağında bulunan eski, daha ucuz "EI" transformatörüyle karşılaştırın. Teli tüm halkanın etrafına sarmak, tek bir noktayı bantlamak yerine bir çörekin etrafına düzgün bir şekilde bant sarmak gibidir: manyetik alan odaya sızmak yerine düzgün bir şekilde halkanın içinde sıkışıp kalır.

Nasıl Çalışır ve Neden Şekil Kazanır?

Çekirdek, bir halkaya (veya yüksek frekanslı anahtarlamalı kaynaklar için ferrit) sarılmış, tanecikli silikon çelikten yapılmış uzun bir şerittir. Çelik taneciğin akı yolu boyunca ilerlemesi ve hava boşluğu olmaması nedeniyle çekirdeğin isteksizliği düşüktür ve manyetik döngü kapalıdır. Üreticinin teknik kılavuzlarına (örn. ETCC, Bicron) ve mühendislik referanslarına göre sonuç, tipik olarak %95-98 verimli (EI için ~%90'ın altında), boyutu ve ağırlığı yaklaşık yarısı kadar olan, harici manyetik alanın kabaca onda birini yayan , çok daha düşük bekleme (yüksüz) gücü çeken ve tek bir sıkı sarılı, reçine emdirilmiş halka zar zor titrediği için yaklaşık 8 kat daha az uğultu yapan bir bileşendir.

Mühendis İçin: Parametreler ve Uyarılar

• Seçimin güçlü yönleri: yüksek verimlilik, düşük yüksüz kayıp (her zaman açık dişli için harika), düşük sızıntı alanı (çoğunlukla manyetik koruma ihtiyacını ortadan kaldırır) ve tek merkezli cıvata montajı. Ses güç amplifikatörleri, tıbbi ekipman ve enstrümantasyon için idealdir.
• Güç tavanı: Her dönüşün halkadan geçirilmesi gerektiğinden sarım işçiliği yüksektir; ~10 kVA'nın üzerindeki toroidler nadirdir ve pratikte hiçbiri 25 kVA'yı aşmaz (mühendislik referansları).
• Ani akım — en büyüğü: hava boşluğu olmadığında, artık akı (kalan akı) yüksektir, bu nedenle çalıştırma sırasında çekirdek doyabilir ve bir dalgalanma çekebilir. Bicron kabaca 15 kat nominal akımdan bahsediyor (bazı kaynaklar 10-40 kat), genellikle iki döngüden kısa sürüyor. NTC ani termistör, yumuşak başlatma, seri ön şarj direnci veya yavaş atan sigorta ile bu durumu azaltın.
• Montaj tehlikesi: Çelik montaj cıvatasının her iki ucunu da şasiye cıvatalayarak kapalı bir iletken döngü oluşturmasına asla izin vermeyin; bu cıvata tek dönüşlü ikincil kısa devre haline gelir, büyük bir sirkülasyon akımı çeker ve sigortayı atar. Yalnızca bir ucunu sabitleyin ve birlikte verilen yalıtım pullarını kullanın.
• Termal doğrulama: Kompakt yapı ısıyı yoğunlaştırır, bu nedenle sıcaklık artışını açık havada değil gerçek muhafazanın içinde doğrulayın.

Şebeke güvenliği izolasyonlu toroidal transformatörler için yapı, sıcaklık artışı, dielektrik mukavemeti ve kaçak/boşluk gereksinimleri, geçerli Bölüm 2 ile birlikte IEC 61558-1 (genel gereksinimler) tarafından yönetilir - örneğin IEC 61558-2-6 (güvenlik izolasyon transformatörleri) veya IEC 61558-2-4 (izolasyon transformatörleri).

Yanlış Kanı ve Eğlenceli Gerçek

Yanlış kanı: "Bir toroid her zaman bir EI transformatörünü yener." Öyle değil; çok yüksek güç için sarım maliyeti fahiştir ve ani akımın, EI çekirdeğinin hava boşluğunun doğal olarak üstesinden geldiği aktif bir hafifletme ihtiyacı vardır.

Eğlenceli gerçek: Donutun deliğinden geçen masum çelik cıvata, eğer her iki ucu da topraklanırsa tüm şebeke girişini ısıya dönüştürebilir; montaj talimatlarında tam da bu yüzden sadece bir tanesini sıkmanız konusunda ısrar ediliyor.
