Görünmez Kablo: Kablosuz Şarj, Çekirdeksiz Bir Transformatör Nasıldır?

giriiş

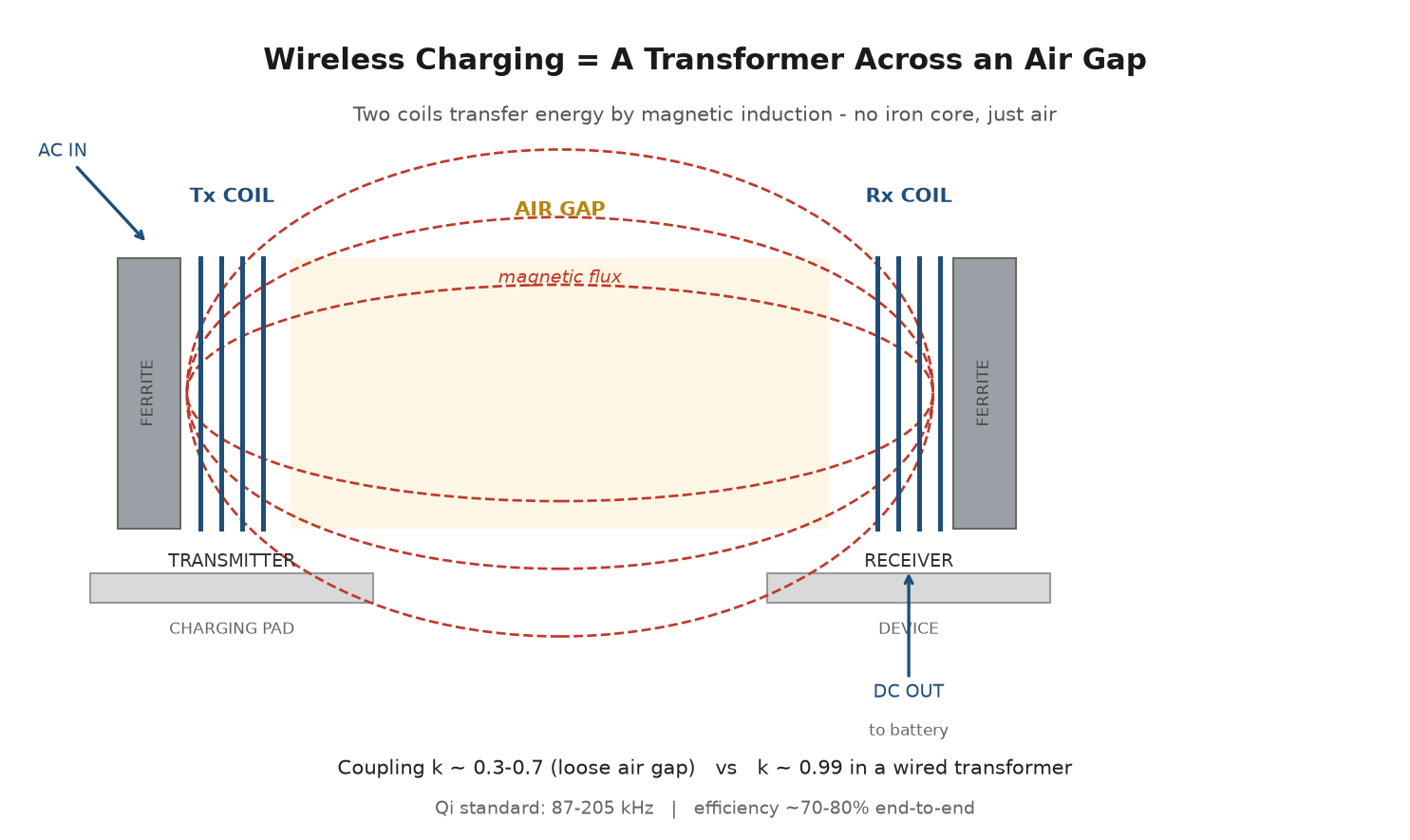

Telefonunuzu bir altlığın üzerine yerleştirin ve şarj olur; metale dokunmaz, fişe gerek yoktur. Sihir gibi görünen şey aslında demir çekirdeği çıkarılmış bir transformatördür. Kablosuz şarj cihazı iki bobinden oluşur: biri altlığın içinde (verici veya Tx ) ve diğeri cihazınızın içinde (alıcı veya Rx ). Lamine bir çekirdeği paylaşmak yerine, değişen bir manyetik alan aracılığıyla hava boşluğu boyunca "konuşuyorlar". Yeni başlayanlar için bunu, aralarında bir duvar varken iki kişinin aynı melodiyi mırıldanması olarak düşünün; titreşim geçiyor ama hiçbir şey bağlanmıyor.

Prensip ve Türleri

Her iki bobin de Faraday'ın indüksiyon yasasına uyar (1831'de keşfedilmiştir): Tx bobinindeki değişen bir akım, değişen bir manyetik alan yaratır ve bu alan, Rx bobininde bir voltajı indükler. IEEE ve Kablosuz Güç Konsorsiyumu'na (WPC) göre bu, "endüktif şarjdır"; herhangi bir transformatörle aynı fizik, sadece k bağlantı katsayısı 1'in çok altındadır. Normal bir güç transformatörü k ≈ 0,99'a ulaşır; bir Qi sistemi tipik olarak k = 0,3-0,7 civarındadır (Texas Instruments, WPC uygulama notu). Boşluğu kapatın ve bobinleri hizalayın ve k yükselir; onları eğerseniz veya kaydırırsanız çöker.

Qi standardı (IEC 63563-1:2025) bobinleri 87–205 kHz'de çalıştırır. Bağlantı gevşek olduğu için mühendisler her bobine bir rezonans kapasitör ekler (genellikle Seri Serisi ("SS") tankı (IEEE kablosuz güç araştırması)) böylece çift, ayarlanmış bir devre gibi davranır. Bir bobinin kalite faktörü Q (depolanan enerji – döngü başına kaybedilen enerji), gücün sönmeden önce ne kadar uzağa gideceğini belirler.

Uygulama Örneği

Bir Qi pad'de duvardan gelen DC, Tx bobininde yüksek frekanslı AC'ye dönüşür. Her bobinin arkasındaki ferrit kalkan, akıyı aküye yönlendirmek yerine ileri doğru yönlendirir. Alan 2–8 mm'lik bir hava boşluğunu geçer, Rx bobininde AC'yi indükler ve senkron bir doğrultucu bunu akü için 5 V / 9 V DC'ye dönüştürür. Verimlilik genellikle 15 W'lık bir Qi şarj cihazı (WPC sertifikalı tasarımlar) için uçtan uca %70-80'dir ve telefon merkezin dışına doğru kayarken düşer. İki taraf da "konuşur": Alıcı, şarj seviyesini bildirmek için yükünü (ASK) modüle eder ve verici, gücü ayarlamak için frekansı (FSK) değiştirir; bu, işleri güvende tutan kapalı bir döngüdür.

Yaygın Yanlış Kanı ve Eğlenceli Gerçek

Yanlış kanı: "Wi-Fi gibi enerjiyi havaya yayar." Doğru değil. Bu, yakın alan manyetik indüksiyonudur; bir boşluk boyunca bölünmüş bir transformatördür. Alan, mesafe ve yanlış hizalama nedeniyle dik bir şekilde düşüyor, bu nedenle birkaç santimetre uzaktaki bir madeni para zar zor çiftleşiyor. Aynı zayıf yerel alan Yabancı Nesne Algılamayı tetikler: başıboş metal girdap akımlarından ısınır, böylece Qi gücü yaklaşık 200 ms içinde durdurur (Qi v1.3 spesifikasyonuna göre). Bu bir yayın değil, bir güvenlik özelliğidir.

Eğlenceli gerçek: Aynı prensip dramatik bir şekilde ölçeklenir. Qi2 (2023) manyetik hizalama ekler ve 25 W'a ulaşır; WPC "Ki" programı kablosuz mutfak cihazlarını ~2,2 kW'a çıkarıyor; ve elektrikli araç pedleri kilovatları garaj zeminindeki bir boşluk boyunca aktarıyor. Elektrikli diş fırçanız ve NFC dokundurarak ödeme özelliği (13,56 MHz) aynı bobin bağlantı yöntemini kullanır. Transformatörün, telefonunuzdan çok önce kablosuz olduğu ortaya çıktı.
