Şoklanamaz Ameliyathane: Tıbbi İzolasyon Transformatörü İlk Arıza Durumunda Gücü Nasıl Açık Tutar?

Ameliyathanedeki elektrik prizini, içinde kasıtlı bir boşluk bulunan bir su borusu olarak düşünün. Duvarlardan birinde küçük bir sızıntı meydana gelirse (toprak arızası), neredeyse hiç su kaçmaz ve su akışı devam eder; birisi bunu daha sonra tamir eder. Bu "boşluk" tam olarak tıbbi izolasyon transformatörünün hastanenin gücüne kattığı şeydir. Kendi iyiliği için voltajı değiştirmek orada değildir; beklenmedik bir durum meydana geldiğinde yaşam destek ekipmanının çalışır durumda kalmasını ve hastanın güvende olmasını sağlamak için oradadır.

Nedir? Prensip ve türleri

Tıbbi izolasyon transformatörü, ikincil sargısı kasıtlı olarak yüzer halde bırakılan , toprağa bağlı olmayan, çift veya takviyeli yalıtımlı bir güvenlik izolasyon transformatörüdür. IEC 61558-2-15:2022 (Tıbbi BT sistemleri için izolasyon transformatörleri için özel gereksinimler) ve genel güvenlik standardı IEC 61558-1'e göre bunlar, nominal besleme gerilimi ≤ 1000 V AC, frekansı ≤ 500 Hz ve nominal çıkışı 0,5 kVA'dan 10 kVA'ya kadar olan Grup 2 tıbbi konumlar için hava soğutmalı kuru tip ünitelerdir. kVA. Yüksüz ve nominal çıkış gerilimi 250 V AC'yi (faz-faz) aşmamalıdır. Şebekeden kaynaklanan paraziti bastırmak için birincil ve ikincil sargılar arasında ince bir elektrostatik kalkan bulunur.

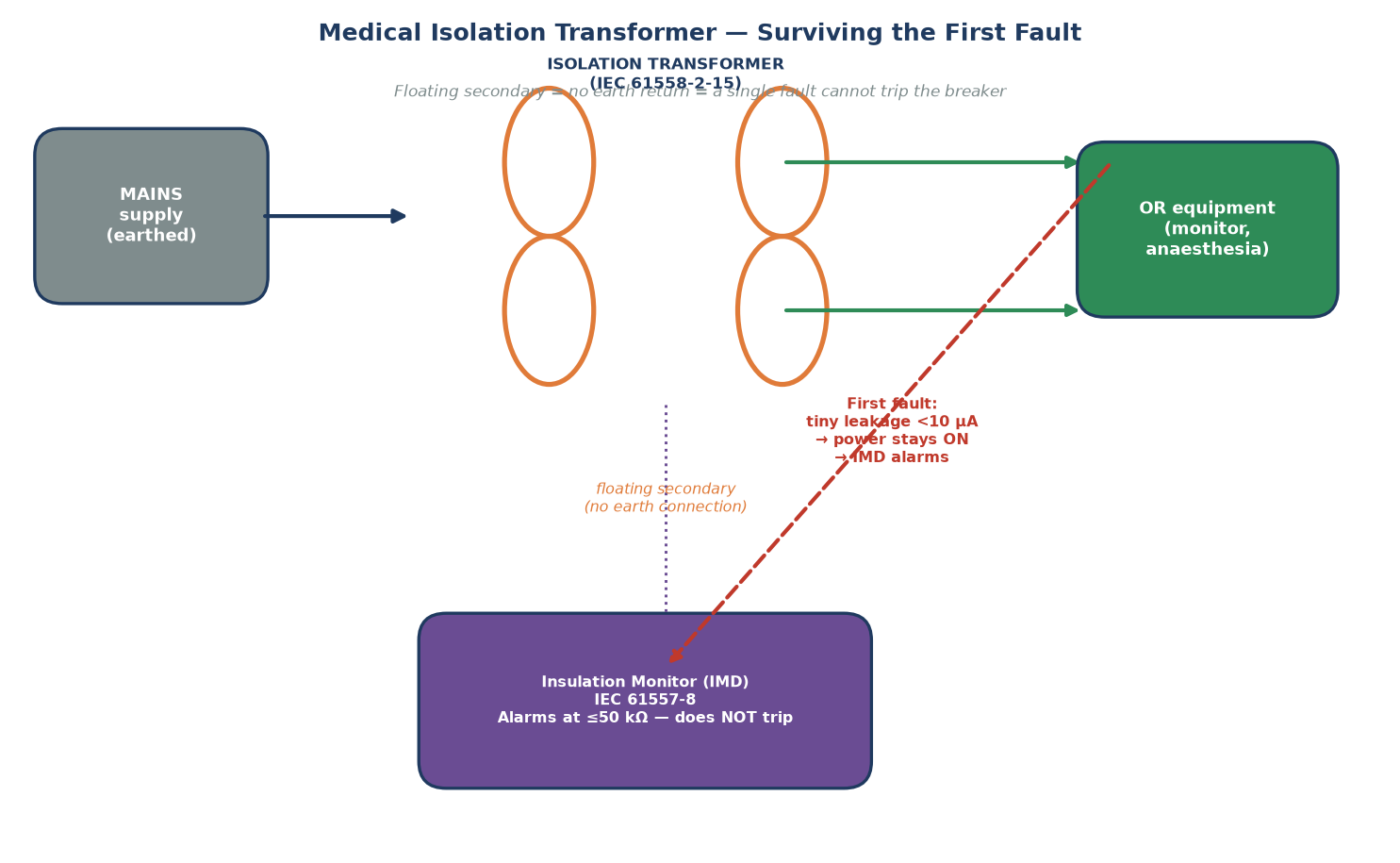

Transformatör tek başına sistemi güvenli kılmaz. IEC 60364-7-710'un gerektirdiği ve IEC 61557-8'e göre oluşturulmuş bir Yalıtım İzleme Cihazı (IMD) ile birlikte bir Tıbbi BT (izole-terre) sistemi oluşturur.

Uygulama örneği

Bir ameliyathanede (IEC 60364-7-710 uyarınca Grup 2 konumunda), transformatör cerrahi pandantifi, anestezi makinesini ve monitörleri besler. Arızalı bir cihazda hat-toprak kısa devresi oluşursa, düşük empedanslı bir dönüş yolu yoktur , bu nedenle yalnızca küçük bir kapasitif kaçak akım (tipik olarak < 10 µA) akar ve devre çalışmaya devam eder. IMD sesli/görsel bir alarm verir ancak kesiciyi açmaz , böylece personel arızayı tespit ederken operasyon devam eder. Yalnızca ikinci bir toprak arızası beslemeyi keser.

Anahtar parametreler ve seçim (mühendisler)

• Kaçak akım: yüksüz durumda çıkış sargısı ve muhafaza kaçağı ≤ 0,5 mA, nominal gerilim/frekans (IEC 60364-7-710, madde 710.512.1.6).
• IMD alarm eşiği: en geç izolasyon direnci 50 kΩ'a düştüğünde gösterilir; IMD'nin AC iç empedansı ≥ 100 kΩ, test voltajı ≤ 25 V DC, enjekte edilen tepe akımı ≤ 1 mA; hiçbir zaman bağlantısı kesilemez olmamalıdır.
• Boyutlandırma: bağlı Grup 2 yüküne bağlı olarak ameliyathane başına genellikle 5–16 kVA (ağır HVAC hariç).
• Yapı: sargılar arasında elektrostatik koruma, termal sınıf F (155 °C) veya B (120 °C), ani akım genellikle < 12× nominal, kısa devre voltajı (Uₖ) genellikle < %3.

Yaygın yanlış kanı/eğlenceli gerçek

Yanlış kanı: "Hastane satış noktaları tıpkı evdeki gibi RCD/GFCI tarafından korunuyor." Grup 2 Ameliyathanede değil; toprak kaçağı gezisi yaşam desteğini keser. IT sistemi bilinçli olarak ilk arızada tetiklenmeyi önler .

Eğlenceli gerçek: Gerçek düşman mikroşoktur ; doğrudan kalbe iletilen yaklaşık 50 µA kadar küçük bir akım, ventriküler fibrilasyonu tetikleyebilir. İzolasyon transformatörü, toprak dönüşünü kaldırarak bu yolun sızıntısını 0,5 mA'nın altında, çoğunlukla da 10 µA'nın oldukça altında tutar.
