Kısa Devre Korumalı Transformatörler: Aynı Sese Sahip Ama Farklı Olan Dört Etiket

"Kısa devre kanıtı" aslında ne anlama geliyor?

Bir boruya bağlı bir su pompası düşünün. Boru kazara sıkıştırılırsa motor çalışmaya devam eder ancak dışarı su çıkamaz, dolayısıyla pompa ısınır. Kısa devre yapan bir transformatör de benzer şekilde davranır: ikincil sargı kısa devre yapar, akım bakırdan geçer ve iç ısının gidecek hiçbir yeri yoktur. Bu akımı sınırlandıran bir şey olmadığı sürece sargı yalıtımı eriyebilir ve ünite yangın tehlikesi oluşturabilir.

Transformatör veri sayfalarında sıklıkla "kısa devre korumalı", "doğal olarak kısa devre korumalı" veya "arıza korumalı" gibi ifadeler göreceksiniz. Hepsi aynı şeyi ifade etmiyor . Bunları sıralayan standart, güç transformatörleri, güç kaynakları, reaktörler ve benzeri ürünler için güvenlik standardı olan IEC 61558-1'dir .

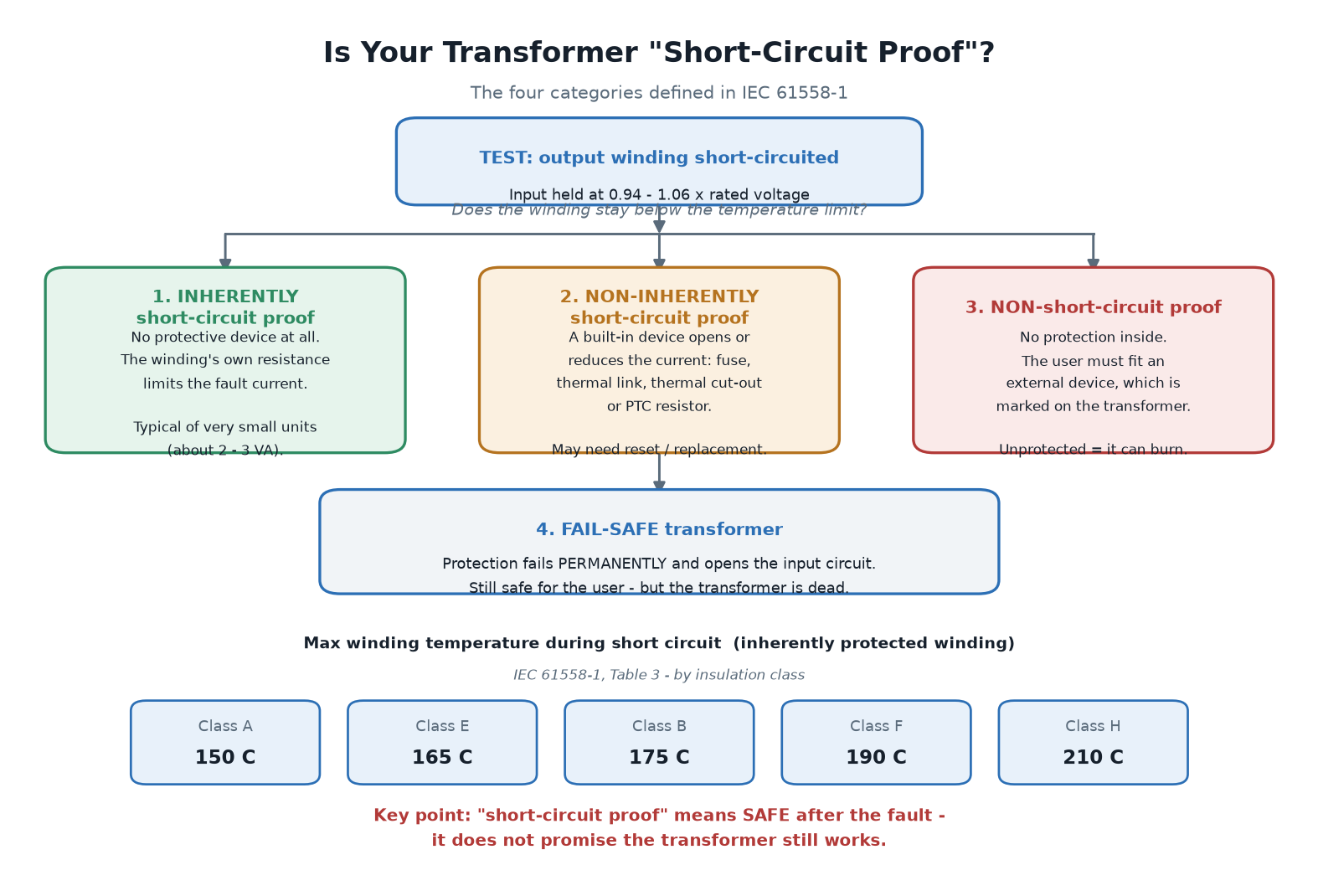

IEC 61558-1'deki dört kategori

IEC 61558-1'in 3.1.9 maddesine göre kısa devreye dayanıklı transformatör , aşırı yük veya kısa devre sırasında sıcaklığın belirtilen sınırları aşmadığı ve arıza giderildikten sonra standardı karşılamaya devam eden transformatördür. Bu tek madde daha sonra dört pratik kategoriye ayrılıyor.

1. Doğası gereği kısa devre korumalı (madde 3.1.9.2). Sigorta yok, termal kesme yok, elektronik devre yok. Transformatör, kendi sargı direnci ve termal kütlesi sıcaklığı sınırlar içinde tutacak şekilde tasarlanmıştır. Bu genellikle çok küçük birimlerle sınırlıdır, tipik olarak 2-3 VA civarındadır ve burada sargı direnci arıza akımını boğar.
2. Doğası gereği kısa devre korumalı (madde 3.1.9.1). Transformatöre veya devresine koruyucu bir cihaz yerleştirilmiştir. Bu bir sigorta, bir termal sigorta (tek seferlik), sıfırlanabilir bir termal kesici veya bir PTC (pozitif sıcaklık katsayısı) direnci olabilir. Cihaz, sargı sınıra ulaşmadan önce akımı açar veya sınırlandırır. Arızadan sonra, normal çalışmaya devam edilmeden önce cihazın değiştirilmesi veya sıfırlanması gerekebilir.
3. Kısa devre korumalı (madde 3.1.10). Transformatörün kendisinin koruması yoktur. Kullanıcının harici bir koruyucu cihaz kurması gerekir ve gerekli değer transformatör etiketinde işaretlenmiştir. Bu harici sigorta veya kesici eksik veya büyük boyutluysa, sürekli bir kısa devre transformatöre zarar verebilir.
4. Arıza korumalı transformatör (madde 3.1.11). Doğası gereği kısa devreye dayanıklı tasarımın özel bir durumu. Koruma cihazı kasıtlı olarak sıfırlanamaz: aşırı yük sırasında giriş devresini kalıcı olarak açar. Transformatör feda edilir ancak kullanıcıyı ve çevreyi tehlikeye atmayacak şekilde arızalanır.

Sıcaklık sınırları ve seçim ödünleşimleri

IEC 61558-1 Tablo 3, kısa devre veya aşırı yük testi sırasında maksimum sargı sıcaklıklarını verir. Doğası gereği kısa devreye dayanıklı bir sargı için sınırlar, A Sınıfı yalıtım için 150 °C, E Sınıfı için 165 °C, Sınıf B için 175 °C, Sınıf F için 190 °C ve Sınıf H için 210 °C'dir. Bir koruyucu cihaz kullanılırsa, açma aralığı sırasında izin verilen tepe sıcaklığı daha yüksektir, ancak ilk saatten sonraki aritmetik ortalamanın yine de aynı tavana düşmesi gerekir.

Mühendisler için bu kategoriler arasındaki seçim, maliyet, boyut ve servis kolaylığı arasındaki bir dengedir. Doğası gereği kısa devreye dayanıklı tasarımlar herhangi bir ekstra bileşenden kaçınır, ancak daha büyük kabloya veya daha yüksek empedansa ihtiyaç duyarlar, bu da bakır maliyetini ve voltaj düzenlemesini artırır. Doğası gereği dayanıklı olmayan tasarımlar koruyucu bir cihaz ekler ancak daha kompakttır. Kısa devreye dayanıklı olmayan tasarımlar transformatörün kendisi için en ucuz olanıdır ancak koruma kararını kurulumcuya iletirler.

Gerçek dünyadan örnek: bir kapı zili transformatörü

Tipik bir şebekeyle çalışan kapı zili transformatörü genellikle doğası gereği kısa devreye karşı dayanıklıdır . Küçüktür, sürekli olarak çalıştırılır ve genellikle bir tüketici biriminin içine gizlenir. Alçak gerilim kabloları bir çivi veya zımba nedeniyle yanlışlıkla kısa devre yaparsa, transformatör arıza bulunana kadar ısınır. Ünitenin içinde değiştirilecek bir sigorta yoktur, bu da ev sahibi için uygun bir durumdur, ancak bunun karşılığında kasıtlı olarak yüksek bir iç empedans elde edilir.

Yaygın bir yanılgı

Birçok alıcı, "kısa devreye dayanıklı" ifadesinin, transformatörün kısa devreden hasar görmeden kurtulacağı ve çalışmaya devam edeceği anlamına geldiğini varsayar. Değil. IEC 61558-1 yalnızca transformatörün güvensiz hale gelmeyeceğini vaat ediyor: alev yok, erimiş metal yok, tehlikeli gazlar yok ve yalıtım soğuduktan sonra yine de dielektrik testine dayanmalıdır. Arıza korumalı ve termal sigortalı tasarımlarda ünite kalıcı olarak devre dışı bırakılabilir. Bu nedenle etiketi dikkatli bir şekilde okumak iyi mühendislik uygulamalarının bir parçasıdır.

Eğlenceli gerçek

Tyco Electronics'in (şimdiki adıyla TE Connectivity) test verileri, küçük bir şebeke transformatörünün ikincil kısa devre testinde, bobin 200 °C'nin üzerine çıkarken 115 °C'lik bir termal sigortanın açılamayarak sargıya zarar verebileceğini gösterdi. Bunun tersine, birincil taraftaki bir PPTC cihazı yaklaşık 11 dakika içinde devreye girdi ve bobin sıcaklığını 100 °C'ye yakın tuttu. Mesaj: Koruma cihazının türü transformatörün kendisi kadar önemli olabilir.
